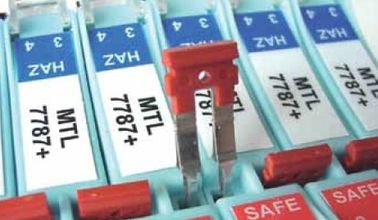

MTL7700 সিরিজ বাধা অ্যাপ্লিকেশন

MTL7700 সিরিজ বাধা অ্যাপ্লিকেশন

►Analogue ইনপুট (উচ্চ পর্যায়ের)

2-তারের ট্রান্সমিটার, 4 / 20mA, প্রচলিত এবং স্মার্ট

'প্রচলিত' এবং 'স্মার্ট' 4 / 20mA ট্রান্সমিটার (একটি 26V নিয়ন্ত্রিত সরবরাহ দ্বারা প্রতিপালিত) সাথে ব্যবহারের জন্য বাঞ্ছনীয় বাধা MTL7787 + + হয়.

এই একটি ট্রান্সমিটার এবং তার লাইন সেইসাথে টিপিক্যাল 250Ω লোড 5V জন্য 12.9V Vwkg এবং 20mA এ (জন্য MTL7787P + + 14.6V) পর্যন্ত প্রদান করে.

এই অ্যাপ্লিকেশনটি এবং এই বাধা ঐচ্ছিক ক্ষমতা বাস সুবিধা সাথে ব্যবহারের জন্য উপযুক্ত.

MTL7706 + অ্যাপ্লিকেশনের যেখানে 35V পর্যন্ত এর একটি অনিয়ন্ত্রিত সাপ্লাই ব্যবহার করা হয় জন্য সুপারিশ করা হয়. এটা একটা টিপিক্যাল 250Ω লোড 20mA এ প্রচলিত এবং স্মার্ট ট্রান্সমিটার, সেইসাথে 5V জন্য 16.0V উপলব্ধ.

MTL7706 + + টার্মিনাল 3 পৃথিবী থেকে সম্মান সঙ্গে নেতিবাচক হয়, তাই টার্মিনাল 3 এবং 4 থেকে সংযোগ সঙ্গে পরিবর্তন করা উচিত.

কম্পন প্রোব

3-টেলিগ্রাম কম্পন পর্যবেক্ষণ সরঞ্জাম সঙ্গে ব্যবহৃত ট্রান্সমিটার অপরিবর্তনীয়ভাবে একটি -24V ডিসি পাওয়ার সাপ্লাই দ্বারা সরবরাহ করা হয় - অত: পর সুপারিশ বাধা পছন্দ নেতিবাচকভাবে সমবর্তিত MTL7796- হয়.

► অ্যানালগ ইনপুট (নিম্নস্তরের)

Thermocouples এবং MV সূত্র

Thermocouples এবং MV উৎসের জন্য সুপারিশ বাধা MTL7760ac হয়. এই 2-চ্যানেল অ সমবর্তিত বাধা সংকেত 'earthfree' প্রকৃতি অপরিবর্তিত এবং, রিসিভারের ইনপুট 'floats' প্রদান, সাধারণ-মোড এসি এবং ডিসি হস্তক্ষেপ অন্তত 7V পর্যন্ত অগ্রাহ্য করে এবং প্রাথমিক উপাদান পৃথিবী ফল্ট দ্বারা প্রভাবিত হয় .

এসি সেন্সর, photocells, মাইক্রোফোন এবং টারবাইন flowmeters

MTL7760ac এই ধরনের ডিভাইসের জন্য প্রস্তাবিত পছন্দ. এদের মধ্যে অনেকেই 'সহজ যন্ত্রপাতি' মনোনীত করা হয় এবং এইভাবে সার্টিফিকেশন প্রয়োজন না যদিও, মনে রাখবেন কিছু এসি সেন্সর আবেশাঙ্ক একটি উল্লেখযোগ্য স্তর বিষয় হতে পারে এবং তাই পরিকল্পিত এবং বিপজ্জনক এলাকার অবস্থানের জন্য প্রত্যয়িত করা প্রয়োজন হবে.

Slidewire স্থানচ্যুতি transducers

সরলতম পছন্দ MTL7760ac হয়. এই বাধা শক্তি সরবরাহ এবং একটি ইউনিপোলার সংকেত ফিরিয়ে এনেছে.

RTDs

3-টেলিগ্রাম RTDs জন্য, একটি একক MTL7755ac বাধা সবচেয়ে মিতব্যয়ী পছন্দ. সেতু অস্ত্র থেকে দুই বিশালাকার তৃতীয় (সরবরাহ) সঙ্গে বাধা দ্বারা সুরক্ষিত হয় নেতৃত্ব বাধা মাধ্যমে earthed হচ্ছে - এটি একটি ভাসমান সেতু সাথে ব্যবহারের জন্য উপযুক্ত. বাধা শুধুমাত্র 19Ω / চ্যানেলের একটি কম শেষ-toend প্রতিরোধের বিঘত পরিবর্তন এবং 0.15Ω মধ্যে তার চ্যানেল ট্র্যাক (-20 ° সেঃ এবং + 60 ° সি মধ্যে) তাপমাত্রা শূন্য স্থানান্তর কমান কমান হয়েছে.

সেতু বর্তনী ইতিমধ্যে earthed হয়, তাহলে একটি MTL7756ac দ্বারা প্রদত্ত তৃতীয় বাধা চ্যানেল প্রয়োজন হয়. চরম সঠিকতা, 3 চ্যানেল ও একটি পৃথিবী মুক্ত সেতুর জন্য ব্যবহার করা যেতে পারে, একটি কনফিগারেশন যে বাধা লিকেজের কারণে ছোট ত্রুটি আউট বাতিল করে.

চ্যানেল 1 এবং 2 0.15Ω মধ্যে (-20 ° সি 60 সি মধ্যে এবং °) ট্র্যাক (টার্মিনাল 1 & 2 এবং 3 ও 4 যথাক্রমে মধ্যে ঐ).

4-টেলিগ্রাম ধ্রুবক বর্তমান সার্কিট মিলেছে বাধা প্রতিরোধ করার প্রয়োজন হবে না এবং দুই MTL7761ac বাধা দ্বারা রক্ষা করা যেতে পারে. লুপ প্রতিরোধের বৃদ্ধি খুব বড় হয়, তাহলে দুই MTL7755ac বাধা পরিবর্তে ব্যবহার.

► স্ট্রেন গেজ সেতু

একক স্ট্রেন গেজ সেতু

এই ব্যবস্থা দুই বা তিনটি বাধা ব্যবহার, যা IIC গ্যাসে নিরাপদ দেখায়. MTL7761ac সঙ্গে, বর্তনী একটি 14V, 230Ω উৎস থেকে চালিত হয়; যদি সেতু প্রতিরোধের 230Ω হয়, তারপর সেতু ভোল্টেজ 7V হয়. সেতু প্রতিরোধের 350Ω হয়, তাহলে সেতু ভোল্টেজ 8.4V হয়.

একটি MTL7764ac সেতু সরবরাহ ভোল্টেজ ইন্দ্রিয় ব্যবহার করা যেতে পারে.

একটি MTL7761ac এখানে mV আউটপুট জন্য ব্যবহার করা হয়.

একটি MTL7766Pac একটি 20V সরবরাহ সঙ্গে একটি 350Ω সেতুর জন্য 12.3V উপলব্ধ.

MTL7761Pac এর অর্থে এবং পিক বন্ধ সার্কিট জন্য ব্যবহার করা যেতে পারে.

► স্ট্রেন গেজ সেতু (অসমাপ্ত)

ডাবল স্ট্রেন গেজ সেতু

খুব ঘন ঘন সেখানে দুই লোড কোষ, এবং একটি সম্ভাব্য সার্কিট, IIC নিরাপদ নিরীক্ষণ একটি চাহিদা, দেখানো হয়.

এখানে, MTL7766Pac নিম্ন ভোল্টেজ ড্রপ একটি সুবিধা হল.

MTL7766Pac সেতু (গুলি) যখন জ্ঞান এবং পিক বন্ধ সার্কিট সঙ্গে দুই MTL7761Pac বাধা ইন্টারফেসে শক্তি সরবরাহ.

350Ω সেতু সিস্টেম ব্যবহার করে, নিম্নলিখিত ভোল্টেজের একটি ± 10V সরবরাহ সঙ্গে একটি MTL7766Pac থেকে পাওয়া যায়:

1 সেতু: 13.11V

2 সেতু: 9.75V

► অ্যানালগ আউটপুট

নিয়ন্ত্রক আউটপুট (আই / পি কনভার্টার)

একক- চ্যানেলের MTL7728 + + 20mA এ 6.66V একটি ভোল্টেজ ড্রপ সঙ্গে সবচেয়ে নিয়ামক আউটপুট জন্য সুপারিশ করা পছন্দ. উচ্চ-ক্ষমতা সংস্করণ উপলব্ধ আছে: MTL7728P + + (5.1V ড্রপ) IIC অ্যাপ্লিকেশনের জন্য উপযুক্ত; MTL7729P + + (3.68V ড্রপ) IIb অ্যাপ্লিকেশনের জন্য.

একটি আউটপুট সার্কিট নিয়ন্ত্রণ ট্রানজিস্টার দ্বারা 0V রেল থেকে বিচ্ছিন্ন সঙ্গে কনট্রোলারের জন্য, 2-চ্যানেল MTL7787 + + রিটার্ন চ্যানেল 26.6V অনুমতি নিয়ন্ত্রণ সংকেত সম্পূর্ণরূপে বন্ধ পরিণত করা পর্যন্ত হ্যান্ডেল করতে পারেন হিসাবে পছন্দসই পছন্দ. ভোল্টেজ ড্রপ 20mA এ 8.1V হয়. পরেরটির একটি higherpower সংস্করণ, MTL7787P + পাওয়া যায়. এই বাধা ফেরত চ্যানেল 26.4V পর্যন্ত হ্যান্ডেল এবং সর্বোচ্চ ভোল্টেজ ড্রপ শুধুমাত্র 6.38V হয়.

MTL7787 + এবং MTL7787P + + একটি রোধ যা রিটার্ন বর্তমান উচ্চ সততা অপারেশন জন্য monitor করা সম্ভব ধারণকারী কনট্রোলারের জন্য উপযুক্ত হয়.

► ডিজিটাল ইনপুট (চালু / বন্ধ)

সুইচ

স্বাভাবিক পছন্দ একটি নিয়ন্ত্রিত সরবরাহের MTL7787 + + / 7787P + + হয়.

MTL774X মডিউল অ্যাপ্লিকেশন যেখানে রিলে আউটপুট মডিউলের জন্য 30V পর্যন্ত এর একটি অনিয়ন্ত্রিত সরবরাহ, বা কঠিন রাষ্ট্র আউটপুট মডিউলের জন্য 35V, ব্যবহার করা হয় জন্য সুপারিশ করা হয়.

MTL7789 + + সুইচ ইনপুট জন্য একটি ডুয়াল চ্যানেল প্যাসিভ বাধা যেখানে প্রতিটি চ্যানেলের জন্য ইনপুট বর্তমান <10mA হয় উপলব্ধ করা হয়.

সুইচ / প্রক্সিমিটি ডিটেক্টর

নতুন সুইচ / prox ইনপুট বাধা MTL এর পরিসীমা একক এবং দ্বৈত চ্যানেল সংস্করণে রিলে এবং কঠিন অবস্থা আউটপুটের একটি পছন্দ সঙ্গে ব্যবহারকারী প্রদান.

MTL7741 একটি পরিবর্তন রিলে আউটপুট সঙ্গে একক চ্যানেল.

MTL7742 একটি একক চ্যানেল কঠিন রাষ্ট্র সুইচ যে একটি ক্ষমতা রেল থেকে বা মাটির নিচে স্যুইচ করার জন্য কনফিগার করা যাবে. এছাড়া উচ্চ সুইচিং ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য আদর্শ.

MTL7743 এবং MTL7744 খুব উচ্চ প্যাকিং ঘনত্ব affording ডুয়াল চ্যানেল সংস্করণ আছে. পাওয়ার এই ক্ষমতা বাস সুবিধা ব্যবহার মডিউল প্রদান করা আবশ্যক.

MTL7745 একটি একক চ্যানেল নৈকট্য ইনপুট (বা ইনপুট সুইচ যদি প্রতিরোধকের 'লাইনের শেষে' লাগানো হয়) সুইচ এবং লাইন ফল্ট অবস্থা প্রদান রিলে পরিচিতি সঙ্গে. LFD রিলে পরিচিতি ঘনিষ্ঠ একটি ফল্ট সনাক্ত করা হয় যখন.

► ডিজিটাল আউটপুট (চালু / বন্ধ)

এলার্ম, এলইডি, Solenoids ভালভ, ইত্যাদি

এই অ্যাপ্লিকেশনের জন্য, MTL7728 + + বাঞ্ছনীয়. Higherpowered সংস্করণ উপলব্ধ আছে: MTL7728P + + IIC অ্যাপ্লিকেশনের জন্য উপযুক্ত; IIb অ্যাপ্লিকেশনের জন্য MTL7729P + +.

কন্ট্রোল সুইচ পৃথিবীতে হয়, তাহলে 2-চ্যানেল MTL7787 + + বাধা ব্যবহার করা উচিত, অথবা, অন্যথায়, MTL7787P + + উচ্চ ক্ষমতা সংস্করণ.

সরবরাহ দুর্বল নিয়ন্ত্রিত ব্যবহারের MTL7707 + + হয়.

MTL7707 + অ্যাপ্লিকেশনের যেখানে 35V পর্যন্ত এর একটি অনিয়ন্ত্রিত সাপ্লাই ব্যবহার করা হয় জন্য সুপারিশ করা হয়.

► ইতিবাচক ডিসি সিস্টেম

12V ডিসি সিস্টেম থেকে নিম্ন পর্যায়ের

এর MTL7764 + এবং MTL7767 দু'জন চ্যানেল IIC নিরাপদে মিলিত হতে পারে.

MTL7764 + + নিম্নস্তরের যুক্তিবিজ্ঞান ফিরতি সংকেত জন্য ব্যবহার করা যেতে পারে যখন MTL7767 + + 6V DC এবং 12V ডিসি সিস্টেমের জন্য ব্যবহার করা হয়.

18V ডিসি সিস্টেম

একক- চ্যানেলের MTL7722 + + 18V ডিসি সিস্টেমের জন্য সুপারিশ করা হয়.

► এসি এবং ডিসি সিস্টেম

উচ্চ পর্যায়ের এসি এবং ডিসি সিস্টেম

বহুমুখী নক্ষত্রখচিত সংযুক্ত MTL7765ac এবং MTL7778ac Vwkg মাটিতে প্রতিটি চ্যানেলের থেকে উন্নত করা কিন্তু শুধুমাত্র Vwkg চ্যানেলের মধ্যে বিকশিত হতে দেয় অনুমতি দেয়. এই কিছু সাধারণ মোড ভোল্টেজ ক্ষমতা উপলব্ধ করা হয় এবং উচ্চ তারের পরামিতি ব্যবহার করা করার অনুমতি দিতে পারেন.

► নেতিবাচক ও ভাসমান শক্তি সরবরাহ

ডিজিটাল (চালু / বন্ধ) আউটপুট

MTL7728- একটি নেতিবাচক পাওয়ার সাপ্লাই এবং ইতিবাচক মাটি দিয়ে ব্যবহার করা হয়. দেখানো হিসাবে সাধারণত, ডিজিটাল ইনপুট বা আউটপুট জন্য ব্যবহৃত.

MTL7728 - এছাড়াও ভাসমান বিদ্যুৎ সরবরাহ ট্রান্সমিটার জন্য, সঙ্গে ব্যবহার করা যেতে পারে.

► খুচরা তারের কোর এবং পর্দা

MTL7799 ডামি বাধা সুরক্ষিত এবং অব্যবহৃত তারগুলি এবং পর্দা সংযোগ খুঁচিয়ে জন্য প্রাথমিকভাবে ব্যবহৃত হয়. বিপজ্জনক এলাকায় টার্মিনাল 3 ও 4 অভ্যন্তরীণভাবে তালা লাগান রেল মাউন্ট / পৃথিবী সংযোগ সাথে সংযুক্ত করা হয়. এটি যেমন MTL7743 এবং MTL7744 যেখানে কোন পাওয়ার সাপ্লাই স্ক্রু টার্মিনাল প্রদান করা হয় যেমন মডিউলের জন্য ক্ষমতার সরাসরি সংযোগ জন্য একটি ক্ষমতা বাস সংযোগ উপলব্ধ.

► ক্ষমতা বাস অ্যাপ্লিকেশন

PB7700 ক্ষমতা বাস ইনস্টলেশনের সময় এবং তারের সংরক্ষণ যখন বাধা একটি সংখ্যা থেকে একটি 24V ডিসি ক্ষমতার উৎস সংযোগ করার জন্য অমূল্য.

বৈশিষ্টসূচক অ্যাপ্লিকেশন বিপজ্জনক এলাকার সুইচ, 4 / 20mA ট্রান্সমিটার এবং থান ডিটেক্টর অন্তর্ভুক্ত. ডায়াগ্রাম 4 বাধা জন্য কনফিগারেশন illustrates কিন্তু পর্যন্ত 40 বাধা এই পদ্ধতি দ্বারা কাজ করা যেতে পারে.

MTL7798 ক্ষমতা ফিড মডিউল সাধারণত এই ধরনের MTL7787 + এবং MTL7787P + + মান বাধা দিয়ে ব্যবহার করা হবে কারণ MTL7798 বর্তমান / ভোল্টেজ ট্রিপ সুরক্ষা প্রক্রিয়া বাধা ফিউজ রক্ষা করে.

MTL7799 ডামি বাধা সরাসরি 'ভোজন-থ্রু' ক্ষমতা বাস সম্মুখের দিকে একটি 24V ডিসি সরবরাহ সংযোগের জন্য MTL7798 পরিবর্তে ব্যবহার করা যেতে পারে. Bussed ক্ষমতা প্রতিটি শেষ করার ক্ষমতা ফিড Looping শৃঙ্খল অন্যদের শক্তি ক্ষয় ছাড়া পৃথক বাধা অপসারণের পারবেন.

অন্যান্য ইউনিট যে ক্ষমতা বাস সুবিধা ব্যবহার করতে পারেন:

MTL7706

MTL7707 + +

MTL7707P + +

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787 + +

MTL7787P + +

MTL7788 + +

MTL7788R + +

MTL7789 + +
