পার্কিং লট গাইডেন্স সিস্টেম

PGS সিরিজ - পার্কিং লট গাইডেন্স সিস্টেম

উপাদান

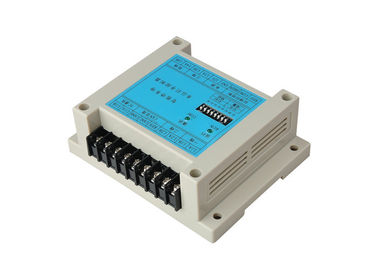

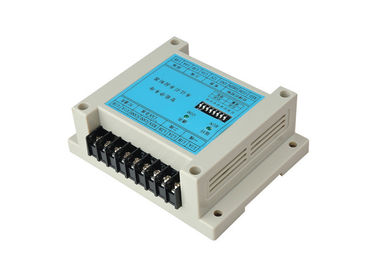

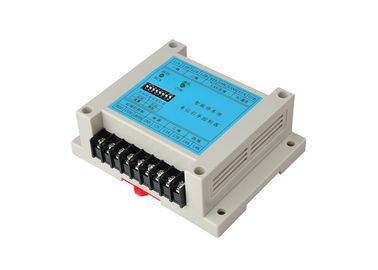

1 PGS নিয়ামক

প্রযুক্তিগত পরামিতি

• পাওয়ার সাপ্লাই: DC12V / 1A
• বাস নেটওয়ার্ক 3000 মিটার পর্যন্ত হতে পারে
• 58 অঞ্চল এবং 62 এক্সটেনশন সেট হোস্ট by1 পরিচালিত হতে পারে
• 32 পার্কিং এবং 8pcs পার্কিং পথনির্দেশক প্রদর্শন প্রতিটি RS485 বাসে দ্বারা পরিচালিত করতে
• অফ লাইন রেকর্ড 60 দিন পর্যন্ত সংরক্ষণ করা যায়

প্রধান বৈশিষ্ট্য

• শিল্পকৌশল গ্রেড 32bits এআরএম মাইক্রোপ্রসেসর
• ছবি রিয়েল টাইম অপারেটিং সিস্টেম (RTOS)
• বাস নেটওয়ার্ক CAN
• একীভূত 5 লাইন উচ্চ গতির রিয়েল টাইম আরএস -485 বাস বন্দর
• অফ লাইন কাজ, কম্পিউটার এবং স্বাধীনভাবে কাজ থেকে কাটা বন্ধ করা যাবে
• পার্কিং তথ্য সংগ্রহ করা এবং বাস্তব সময়ে জারি করা হয়
• জিপিআরএস-DTU মডিউল সেন্ট্রাল নিয়ন্ত্রণ ইউনিট সংযুক্ত করা যেতে পারে (সিসিইউ)

ইনস্টলেশন এবং সেটিং

1. ইনস্টলেশন

তারের Lay এবং নকশা প্রকল্প অনুযায়ী ইনস্টল; বিন্যাস যুক্তিসঙ্গতভাবে ব্যবস্থা, কুশলী ইনস্টলেশন. ইনস্টলেশন, দয়া করে বাস করতে পারে এবং RS485 বাসে মেলা প্রতিরোধের আরো মনোযোগ দিতে. ইতিমধ্যে বাস মিলেছে প্রতিরোধের (120 ওম) সহ, ব্যবহারকারী শুধু শর্ট সার্কিট প্রয়োজন দুই দীর্ঘতম নিয়ন্ত্রকের CANL এবং বাস নেটওয়ার্কের মধ্যে রেস. মিলেছে

সহ্য করার ক্ষমতা (180 ওম) প্রতিটি লাইন আরএস -485 বাস সমান্তরাল মোড সঙ্গে PGS-320 নিয়ামক দ্বারা নিয়ন্ত্রিত সাথে সংযুক্ত করা হয়. আপনার এই ব্যবহারের জন্য, শুধু এক প্রতিরোধের (180 ওম) LED পর্দা অথবা বাসে দীর্ঘতম আবিষ্কারক সাথে সংযোগ প্রয়োজন.

2. টার্মিনাল সেটিং

চার্ট 1 PGS-320 সিল্ক প্রিন্ট

চার্ট 2 চোবান সুইচ

চার্ট 2 যেমন, নিচের সব চোবান সুইচ 0 # টার্মিনাল acquiescently তথ্য কেন্দ্র হিসেবে গণ্য করা হয়. A5-A0 জন্য, সামনে ও পেছনে কম অর্ডারে উচ্চ-অর্ডার, S1 এবং S0 প্রিসেট সুইচ হয়.

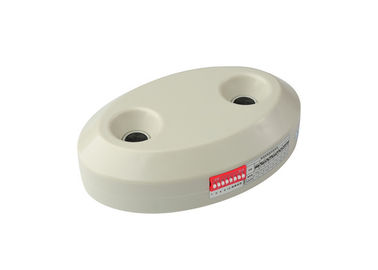

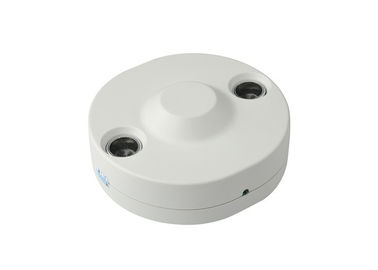

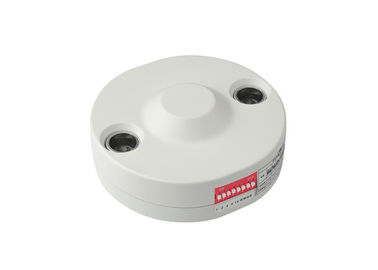

2 অতিস্বনক সেন্সর

প্রযুক্তিগত পরামিতি

• অপারেটিং ভোল্টেজ: DC12V / 24V, সবের্াচ্চ না over26V
• অপারেটিং টেম্প: -20 ℃ 50 ℃ 
• সংগ্রহস্থল temp.:-40℃ 85 ℃ 
• অপারেটিং আপেক্ষিক আর্দ্রতা: 30% -90% 
• ব্যবহৃত শর্ত: পার্কিং স্পেস উপরের ইনস্টল (পরিসীমা 1.0m to3.5m)

প্রধান বৈশিষ্ট্য

• শিল্প প্রমিত নকশা, খারাপ পরিবেশের সব ধরনের খাপ খাওয়ানো; 
• পার্কিং লট মহাকাশযানের রিয়েল-টাইম সনাক্তকরণের জন্য; 
• RS485 যোগাযোগ বাস ব্যবহার, সর্বোচ্চ 32 পিসি অতিস্বনক সেন্সর সংযোগ করতে পারেন;
• নিয়ামক স্বাধীনভাবে কাজ সংযোগ করা যাবে না.

স্থাপন
